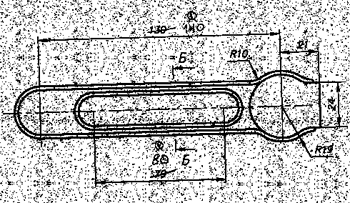

Amélioration des Plans Scannés
WiseImage permet de donner un aspect "neuf" à des
numérisations faîtes à partir de vieux plans diazo ou sur calque
générant souvent du fond et des tâches.
- Nettoyage : Elimination des tâches inférieures à un certain
nombre de pixels. On peut même mesurer la taille d'une tache
significative sur le dessin pour l'appliquer sur la totalité.
- Redressement : Les plans scannés sont toujours légèrement en
biais. L'outil redressement peut automatiquement trouver les
horizontales ou l'utilisateur peut sélectionner manuellement une
horizontale pour effectuer le redressement. |
|
Cliquer sur l'image pour lancer la Vidéo (4221ko) |
 |
|
>>

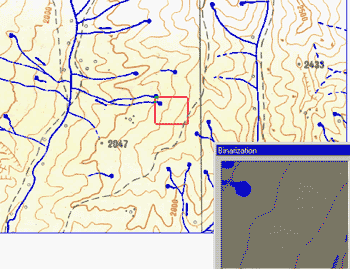

Outil binairisation
La vectorisation et la sélection intelligente ne
fonctionnant que sur des images monochromes, il faut pouvoir préparer
les images en niveaux de gris ou en couleurs en images monochromes :
- les Images en niveaux de gris : Par des algorithmes de
seuillage fixe ou adaptatif, on peut passer en monochrome avec la
garantie de garder l'information utile de l'image.
- Les Images couleur : Comme le montre la vidéo, on peut isoler
sur une carte couleur des classes de couleurs pour les séparer dans des
calques monochromes. On peut ensuite travailler sur chaque calque pour
vectoriser les éléments utiles (Courbes de niveau, réseau fluvial,
routes....). |
|
Cliquer sur l'image pour lancer la Vidéo (6363ko) |
 |
|
>>

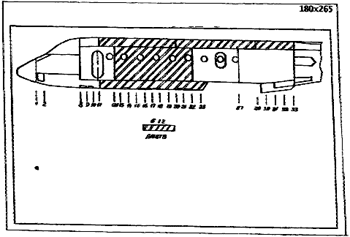

Outil Correction 4 points
Les scanners grand format étant à défilement, ils ont
la particularité de déformer l'image.
WiseImage offre la fonction Correction 4 points qui permet de
Sélectionner les 4 angles du document afin de réaliser un redressement
orthogonal.
De plus, on peut indiquer lors de cette opération quelle est la taille
réelle du cadre sur le document papier. C'est une bonne manière de
corriger les déformations liées au scanner A0 en quelques clicks. |
|
Cliquer sur l'image pour lancer la Vidéo (4433ko) |
 |
|
>>

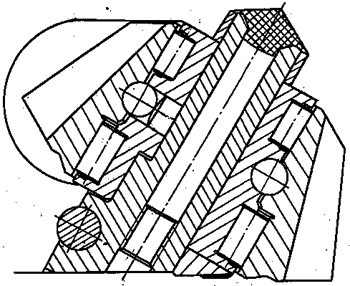

Edition Raster
WiseImage permet de modifier le Raster sans le
vectoriser. La sélection intelligente de WiseImage permet en
cliquant sur un élément raster de reconnaître s'il s'agit d'un trait,
d'un cercle, etc... On a alors accès à ses propriétés comme si c'était
du vecteur et les modifications sont faciles et immédiates.
L'exemple vidéo montre comment en quelques secondes, on peut modifier
des côtes sur une pièce complexe tout en restant en édition raster.
WiseImage: un outil magique de sélection raster/vecteur !
Le gain de temps pour un dessinateur est évident. Pas besoin de
redessiner la pièce en CAO ! |
|
Cliquer sur l'image pour lancer la Vidéo (13578ko) |
 |
|
>>

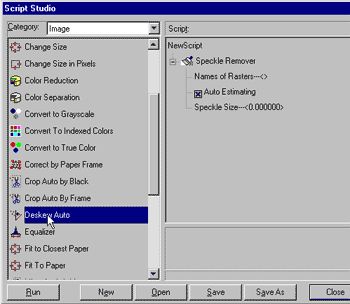

Outil Création de Scripts
Toutes les fonctions de traitements d'images de
WiseImage peuvent être automatisées. On peut établir un script
personnalisé comportant un certain nombre de fonctions chaînées dans
l'ordre voulu.
Rien de plus simple :
- On choisit une fonction à gauche dans la liste des fonctions
- On la glisse et la dépose à droite
- On détermine les éventuels paramètres de cette fonction
WiseImage permet d'effectuer des traitements par lots, et on peut
appliquer le script sur une grande quantité d'images scannées.
Ainsi on peut sur une série de 1000 plans appliquer un redressement, un
nettoyage des tâches, un redimensionnement, une amélioration de
l'épaisseur de trait....
WiseImage est un outil
de productivité ! |
|
Cliquer sur l'image pour lancer la Vidéo (8519ko) |
 |
|
>>

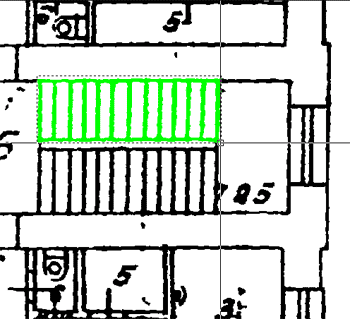

Sélection de Symboles Raster
La sélection intelligente de WiseImage permet
également de reconnaître des symboles au milieu de plans scannés. Une
fois en mode sélection de symboles, un simple Clic à un endroit du dit
symbole et le voilà automatiquement reconnu.
La reconnaissance se base sur des librairies de symboles que l'on peut
enrichir soi-même.
Apprentissage de Symboles : On peut demander à WiseImage
d'apprendre un symbole et de l'enregistrer dans une librairie afin
d'enrichir sa capacité à reconnaître des symboles. On peut ainsi avoir
une bibliothèque Architecture (Fenêtres, Portes, Escaliers,
Sanitaires....) ou Electricité (Résistances, Transistors,
Condensateurs,....)
|
|
Cliquer sur l'image pour lancer la Vidéo (6186ko) |
 |
|
>>

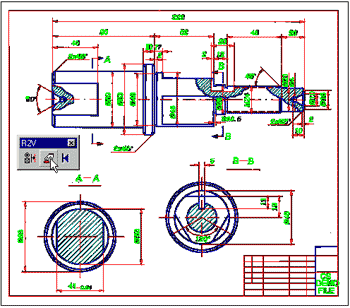

Vectorisation Automatique
Dans la version PRO de WiseImage, on peut lancer une
vectorisation automatique sur l'ensemble du dessin. L'image reste en
fond de plan, et on obtient de nouveaux calques vecteurs qui se
superposent.
Paramètres possibles :
- Séparation par épaisseur : On isole dans des calques différents
avec des couleurs différentes les traits selon leurs épaisseurs sur le
plan. Cela permet de séparer les contours d'une pièce et les traits
d'axe par exemple.
- Reconnaissance des caractères (OCR) : Le moteur d'OCR interne
peut être activé ou désactivé. Les textes sont généralement isolés dans
un calque spécifique.
- Gabarit de Vectorisation : Tous les
paramètres de vectorisation peuvent être enregistrés dans des gabarits
que l'on peut recharger pour vectoriser des plans toujours identiques.
De la vectorisation semi-automatique à la vectorisation automatique,
WiseImage est complet ! |
|
Cliquer sur l'image pour lancer la Vidéo (10098ko) |
